Sichere Druckmessung
Wir bieten Ihnen für jede Messaufgabe das passende Manometer!
Anschlussposition
-

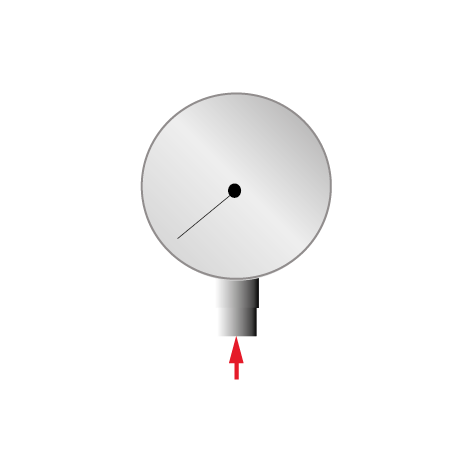

Senkrecht
-
Waagrecht
-

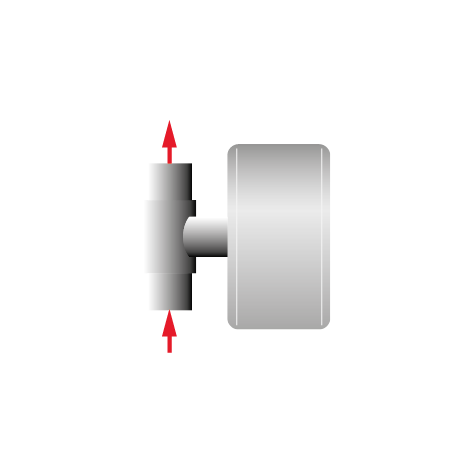

Vertikal
-

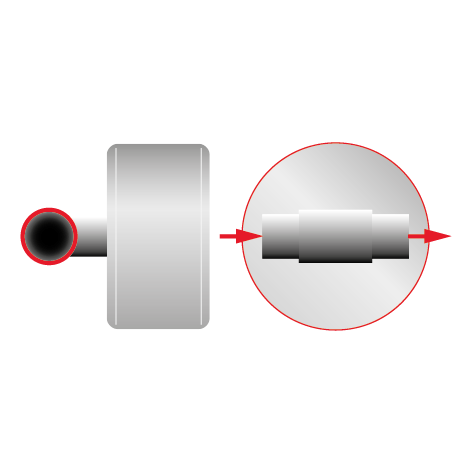

Horizontal
Anschlussgewinde und Durchmesser
| Gewinde (Zoll) | Manometer Ø (mm) |
|---|---|
| G 1/8“ | 40 |
| G 1/4“ | 50 und 63 |
| G 1/2“ | 80, 100 und 160 |
-
Anschlussgewinde
-

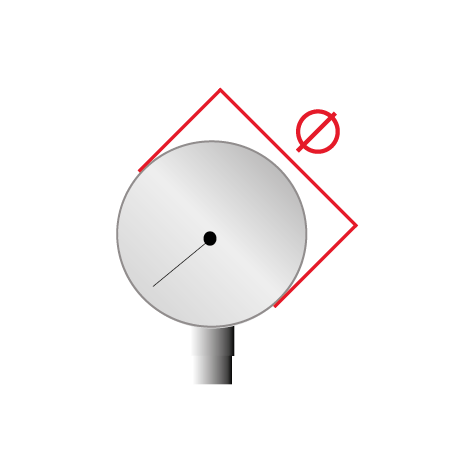

Durchmesser

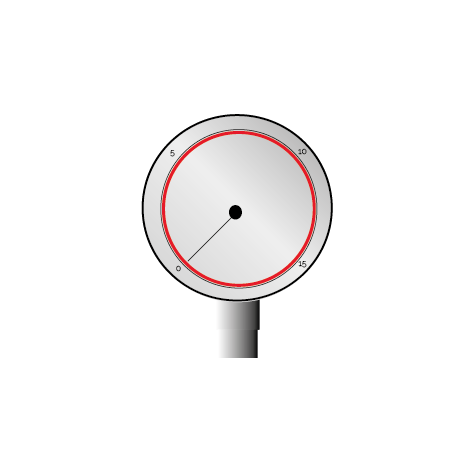

Druckbereich
Es ist gängige Praxis Manometer bis maximal 80 % des Anzeigebereichs zu belasten um diese gegen Überlastung zu schützen.
Beispiel: Für eine Messung bis 10 bar empfiehlt sich ein Manometer mit einem Anzeigebereich bis 16 bar zu verwenden.
RECHNER
-
Druckbereich
Messmedium
Kupferlegierung
Für Kupferlegierungen verträgliches Medium
Gasförmig oder flüssig, nicht kristallisierenden z.B. Wasser, Luft
Edelstahl
Aggressives Medium
Gasförmig oder flüssig, nicht kristallisierend
Edelstahl mit besonderer Sicherheit nach S3 EN
Sichere Messsystem
Für Anwendungen, wo das Medium im Falle des Berstens des Messsystems sicher nach hinten entweichen muss um den Betrachter nicht zu gefährden z.B. hohe Temperaturen, aggressive oder toxische Stoffe.
Diese Manometer sind mit einer bruchsicheren Trennwand zwischen Messsystem und Anzeige und einer ausblasbaren Rückwand ausgestattet.
Genauigkeitsklasse
Klasse
- 2.5
- 1.6
- 1.0
- 0.6 *
- 0.1 *
*) Feinmessmanometer
RECHNER
Gibt die maximal zulässige Abweichung zwischen angezeigtem Messwert und tatsächlichem Druck in Prozent in Bezug auf den Endwert des Anzeigebereichs an.
Beispiel:
Ein Manometer mit einem Anzeigebereich bis 10 bar und einer Klasse von 1.6 darf eine maximale Abweichung von 0,16 bar zwischen tatsächlichem und angezeigtem Druck aufweisen.
