Hubkolben- / Membranpumpe
fördern von Flüssigkeiten und hohen Druck.
Hubkolbenpumpe
Eine Hubkolbenpumpe, (kurz Kolbenpumpe) ist eine Verdrängerpumpe, bei welcher der Verdränger eine Hub-Bewegung ausführt.
Mit Kolbenpumpen können beim Fördern von Flüssigkeiten hohe Drücke erreicht werden. Zudem ist das geförderte Flüssigkeitsvolumen genau bestimmbar.
Funktionsprinzip
Eine Hubkolbenpumpe besteht normalerweise aus einem Kolben, der in einem Zylinder läuft, kombiniert mit einem Einlass- und einem Auslass, die jeweils durch ein Ventil verschlossen sind.
Im ersten Takt, beim Ansaugen, bewegt sich der Kolben nach rechts. Das Einlassventil öffnet sich und das Fördermedium strömt in den Zylinder.
Im zweiten Takt, bei der Förderbewegung, schließt sich das Einlassventil und der Kolben fährt zurück.
Es öffnet sich as Auslassventil und das Fördermedium wird herausgedrückt.
Membranpumpe
Bei einer Membranpumpe wird das Fördermedium statt durch einen Kolben durch eine Membrane angesaugt bzw. ausgestoßen.
Man unterscheidet hierbei mechanisch angelehnte Membranpumpen und hydraulisch angelehnte Membranpumpen.
Bei letzterer wird die Membran (typischer Werkstoffe ist PTFE) beidseitig mit Druck belastet und hat keine äußeren Kräfte abzustützen.
Einsatzgebiete
- Fahrzeuglackierung
- Industrielackierung
- Apparatebau
- Maschinenbau
- Holzlackierung
- Möbellackierung
Materialien
- Flüssiges Material
Produktauswahl
-
local_fire_departmentSATA ModulusDie ausgereifte Technik für Injektions- und Verpressarbeiten mit Acrylatgelen.expand_less
Modulares Kolbenpumpensystem das speziell auf Ihre individuellen Anforderungen zusammengestellt wird.
Das frei konfigurierbare Gesamtpaket aus einer Hand.
Und mit geringem Aufwand lässt sich die Pumpe auch an veränderte Aufgabenstellungen anpassen.
Pumpenmodul
Die wartungsarme Pumpe mit einem Übersetzungsverhältnis von 30:1 und maximalen Materialdruck von ca. 240 bar.
Trägermodul
Als Trägermodul stehen Wandhalterung, Standfuß und unterschiedliche Fahrwerke zur Auswahl.
Luftmodul
Es stehen Luftarmaturen wahlweise für den Anschluss von ein oder zwei Lackierpistolen zur Verfügung.
Erweiterungsmodul
Mit Behälterdeckel, Rührwerk oder Materialumlauf kann die Modulus exakt auf Ihre Anforderungen abgestimmt werden.
Materialmodul
Für die Materialzuführung kann zwischen Saugrohr, Saugschlauch oder Fallbehälter gewählt werden.

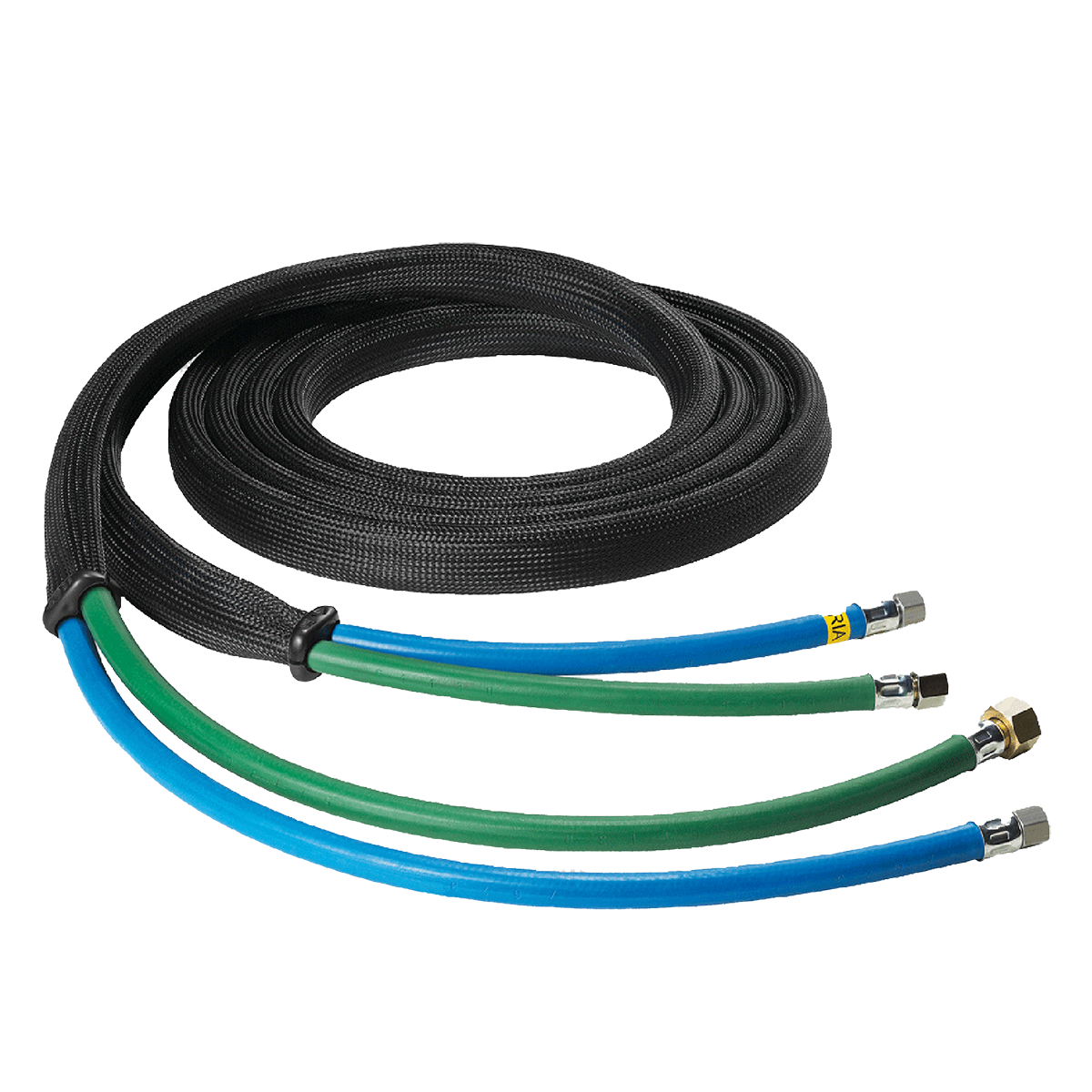

Schlauchpaar
Mit den flexiblen Schlauchpaaren in unterschiedlichen Längen ist eine angenehme Handhabung gewährleistet.
Filtermodul
Der Hochdruckfilter wird mit entsprechenden Filtereinheiten auf die jeweiligen Materialien abgestimmt.
Lackierpistole
Die SATAjet 3000 K spray mix erlaubt einen hohen Auftragswirkungsgrad bei gleichzeitig perfekter Oberflächenqualität.
-
local_fire_departmentSATA Vario TopProblemlöser in der Fahrzeug- und Industrielackierung, im Apparate- und Maschinenbau, wie auch in der Holz- und Möbellackierung.expand_less
Das SATA Vario top spray ist ein echter Problemlöser in der Fahrzeug- und Industrielackierung, im Apparate- und Maschinenbau, wie auch in der Holz- und Möbellackierung.
Sie ist geeignet für den Einsatz herkömmlicher lösemittelhaltiger Lacksysteme unterschiedlicher Viskositäten und Strukturen, aber auch wasserbasierende Lacke und Beschichtungsstoffe können verarbeitet werden.
Mehr sehen
bei gedrehten Gerät!
Doppelmembranpumpe
Ausführung: Aluminium – ohne Pistole und Schläuche.
81661 61507 61515 63974 138941 62745 Material­feindruckregler <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Standfuß <span style="color:#CC0A20">◼</span> – – – – – Wandmontage – <span style="color:#CC0A20">◼</span> – – – – fahrbar – – <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> – – fahrbar mit Fallbehälter – – – – <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Saugrohr <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> – <span style="color:#CC0A20">◼</span> Pistolen­anschluss <span style="color:#CC0A20">◼</span> 1x <span style="color:#CC0A20">◼</span> 1x <span style="color:#CC0A20">◼</span> 1x <span style="color:#CC0A20">◼</span> 2x <span style="color:#CC0A20">◼</span> 1x <span style="color:#CC0A20">◼</span> 1x Doppelmembranpumpe
Ausführung: Pumpe und materialführende Teile aus Edelstahl – ohne Pistole und Schläuche.
Komponenten 81406 72678 72694 138958 95109 Material­feindruckregler <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Standfuß <span style="color:#CC0A20">◼</span> – – – – Wandmontage – <span style="color:#CC0A20">◼</span> – – – fahrbar – – <span style="color:#CC0A20">◼</span> – – fahrbar mit Fallbehälter – – – <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Saugrohr <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> – <span style="color:#CC0A20">◼</span> Pistolen­anschluss <span style="color:#CC0A20">◼</span> 1x <span style="color:#CC0A20">◼</span> 1x <span style="color:#CC0A20">◼</span> 1x <span style="color:#CC0A20">◼</span> 1x <span style="color:#CC0A20">◼</span> 1x Einsatzgebiete
- Fahrzeuglackierung
- Industrielackierung
- Apparatebau
- Maschinenbau
- Holzlackierung
- Möbellackierung
Materialien
- Flüssiges Material
-

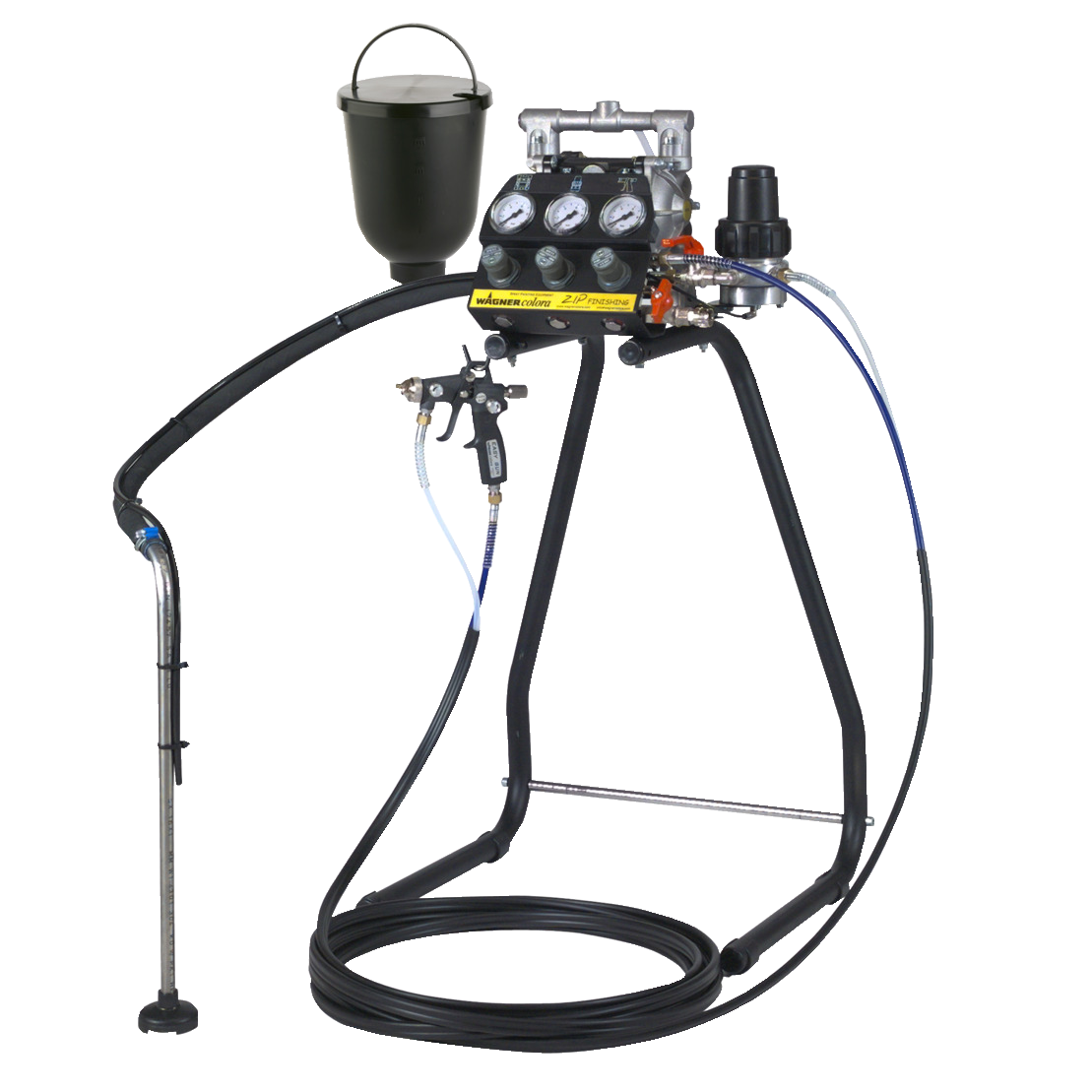

local_fire_departmentWAGNER ZIP 52Besonders für das Injizieren und Verpressen von niedrig viskosen Epoxy- oder Polyurethanharzen geeignet.expand_less
Die pneumatische ZIP-Doppelmembranpumpen garantieren absolute Zuverlässigkeit und maximale Leistung bei gleichzeitig minimalem Luftverbrauch.
Das einzigartige Design und der große Anwendungsbereich erlauben die Verarbeitung von korrosiven, abrasiven und hochviskosen Materialien.
Auch das Fördern und Zirkulieren von Druckfarben, Lösemitteln, Farben, Chemikalien oder Ölen sowie die Entsorgung flüssiger Abfälle, die Förderung von dünnflüssigen Klebern oder das Befüllen und Entleeren von Tanks, Fässern und Containern gehören zum Einsatzbereich der ZIP-Pumpen.
Technische Daten ZIP52 Finishing ZIP52 Eco Perfect Flow Druckübersetzung 1 : 1 1 : 1 Betriebsdruck 8 bar 8 bar Luftdruck max. 8 bar 8 bar Volumenstrom je Doppelhub 108 qcm | 6,59 qin 65 qcm | 3,97 qin Befestigungen

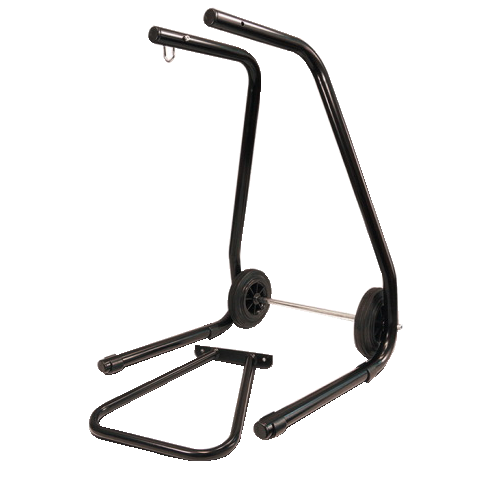

Unterschiedliche Befestigungsmöglichkeiten wie z.B. Gestell, Trolley, Wandhalterung oder Befestigung direkt auf dem Deckel.

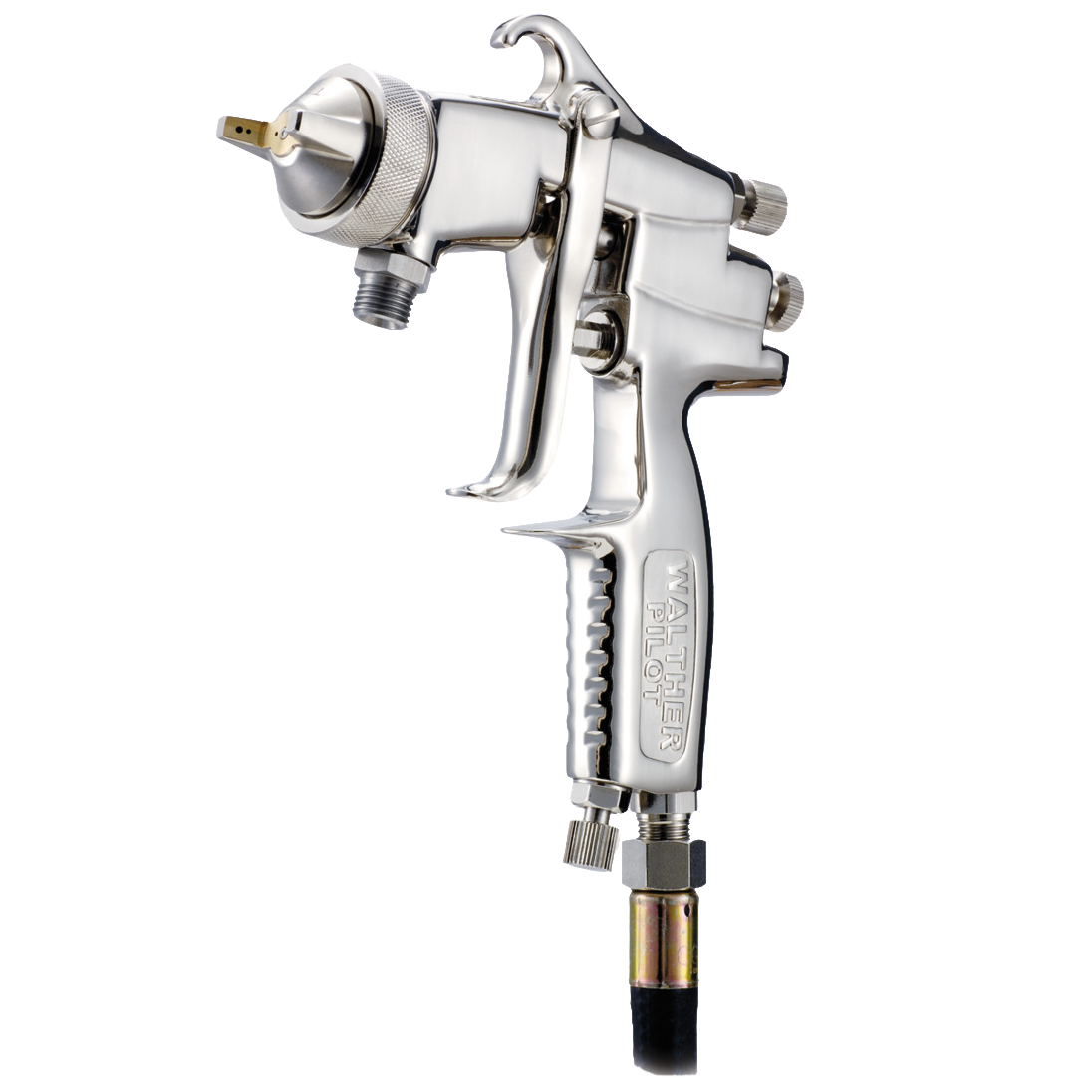

Pistolen
Eine vielzahl manueller und automatischer Pistolen für alle Beschichtungsanforderungen.
Schlauchpakete
Material- und Luftschläuche - sowohl einzeln als auch als fertig konfigurierte Schlauchpakete in verschiedenen Längen erhältlich.

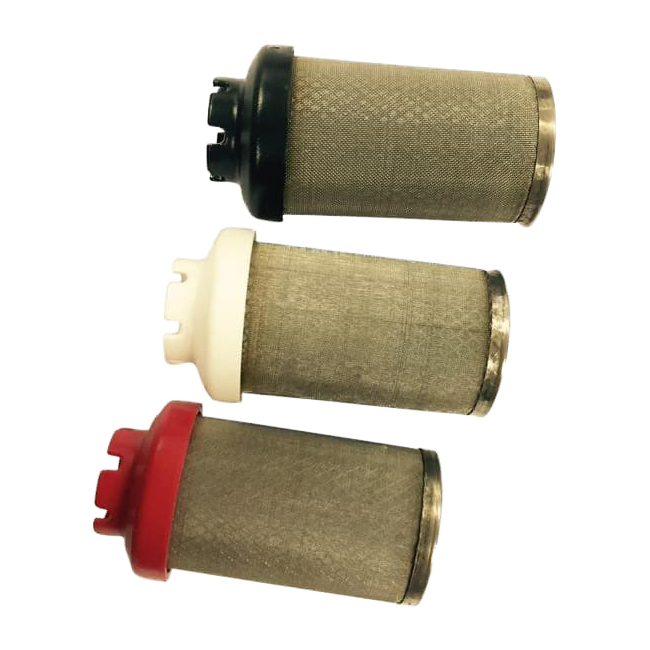

Materialfilter
Speziell entwickelte Materialfilter für hervorragende Filterleistung und einen einfachen und schnellen Farbwechsel.

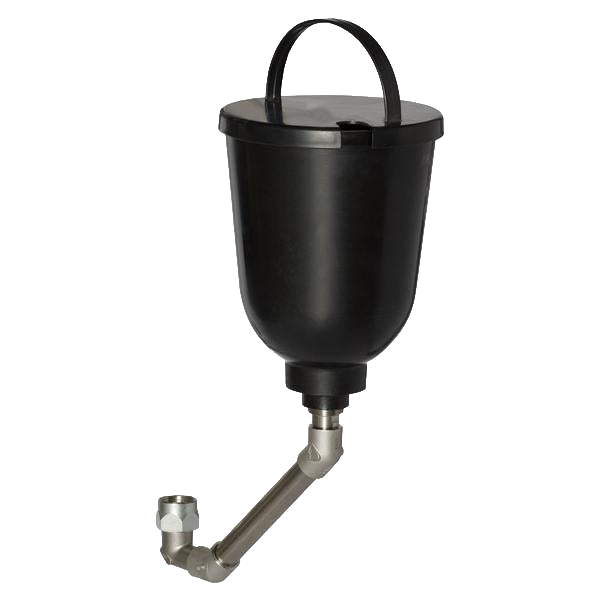

Oberbehälter
Spezielle 5l Oberbehälterset optimieren Anwendungen mit häufigem Farbwechsel und kleinen Farbmengen.

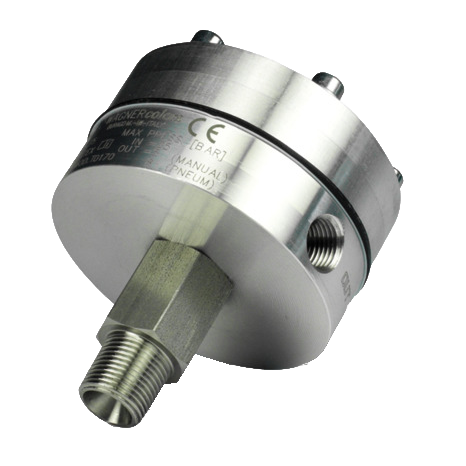

Materialdruckregler
Verschiedene Materialdruckregler, Fine Flow Controller und Anti-Pulsations Tanks sind verfügbar.
Einsatzgebiete
- Schreinerei
- Möbelindustrie
- Maler- und Lackierbetriebe
- Maschinenbau
- Fahrzeugbau
- Lebensmittelindustrie
Materialien
- Wasser- und lösemittelhaltige Materialien
- Stammlacke und Härter
- Metallic-Lacke
- UV-Material
- Abrasive Materialien
- Scherempfindliche Materialien
- Trennmittel
-
local_fire_departmentUVfixÜberzeugt durch Standzeit, Zuverlässigkeit und Wartungsfreundlichkeit.expand_less
Verschleißarme Pumpenserie für höchste Ansprüche hinsichtlich Standzeit, Zuverlässigkeit und Wartungsfreundlichkeit.
Durch eine kompakte Bauweise benötigt die in verschiedenen Übersetzungen erhältliche Pumpe nur wenig Platz.
Mehr sehen
bei gedrehten Gerät!

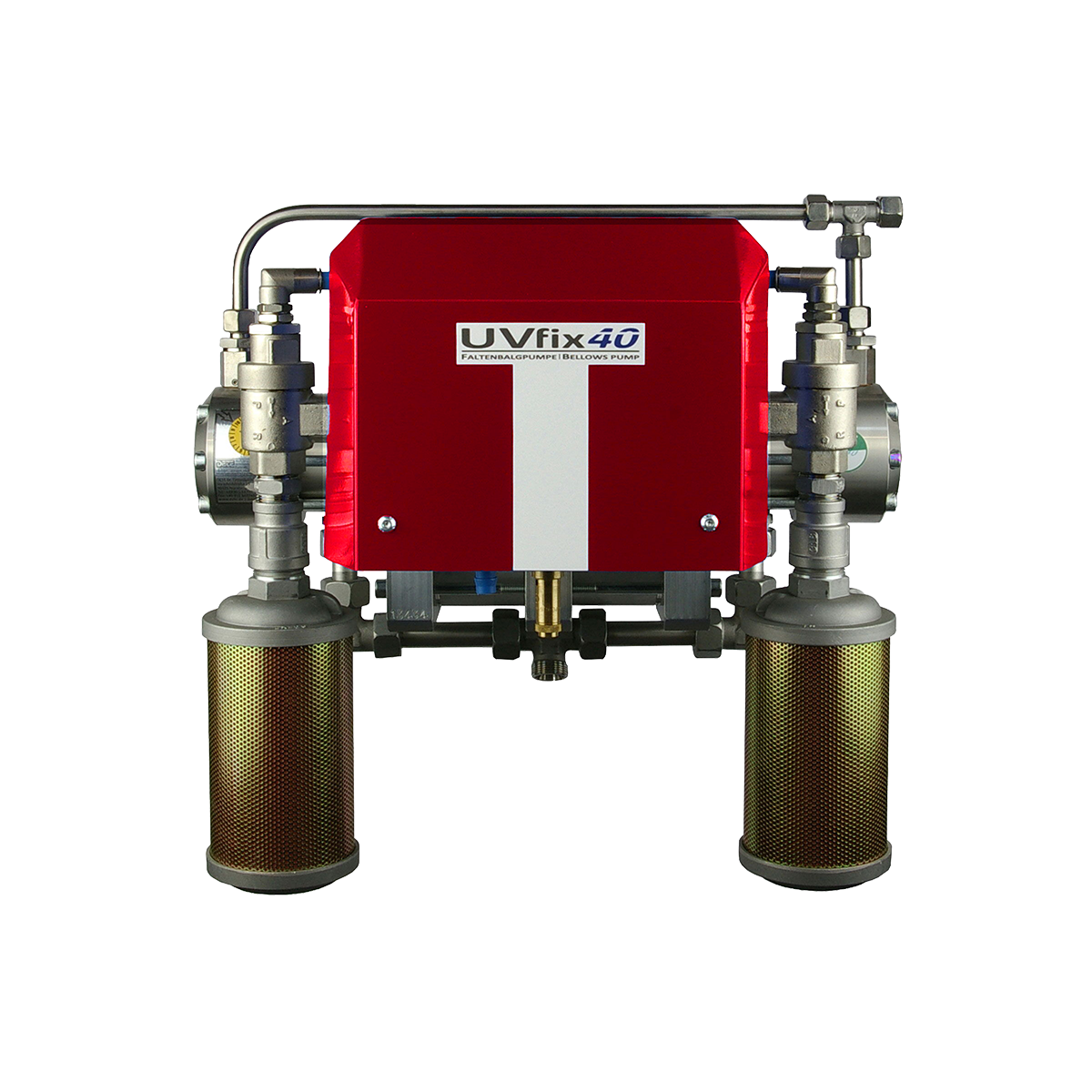

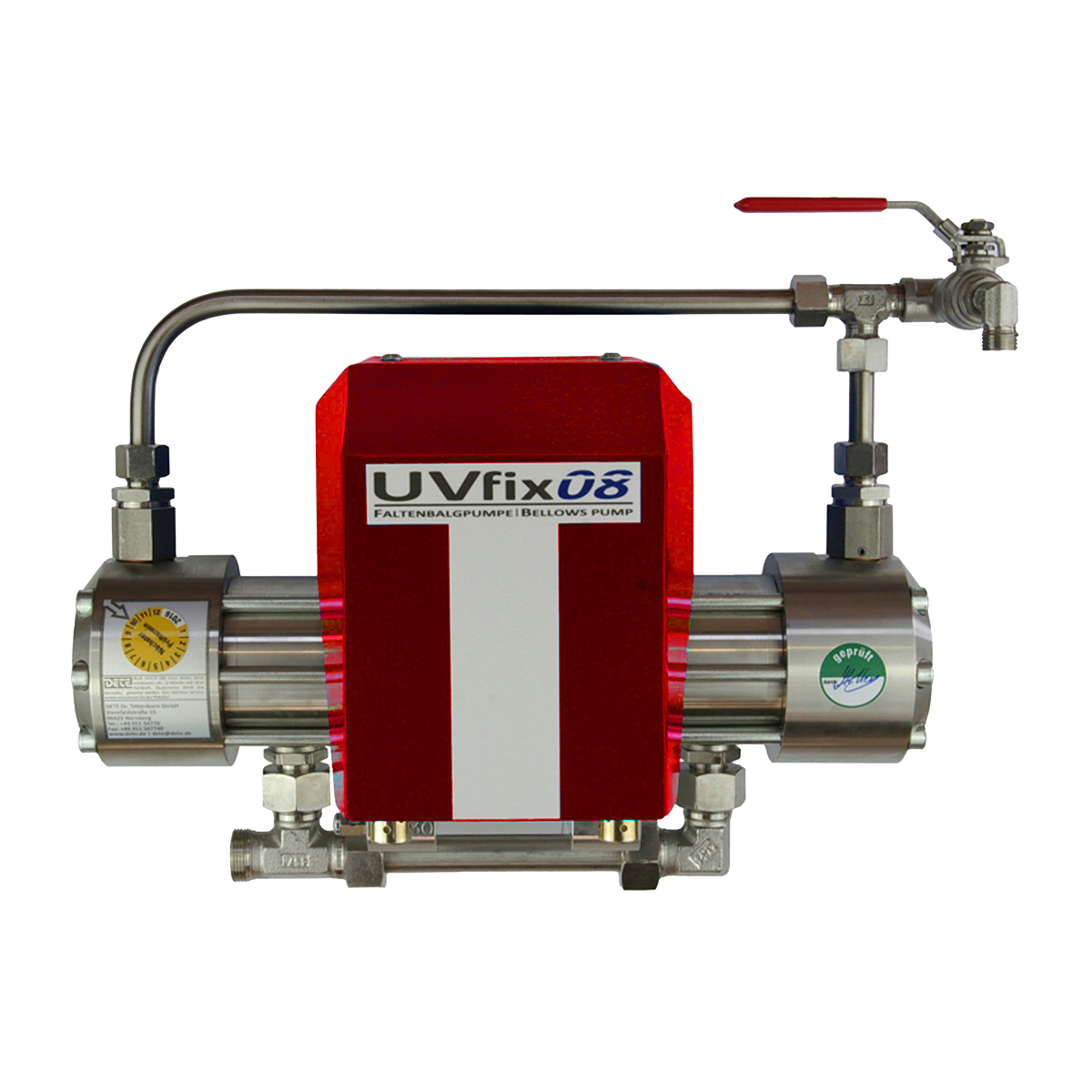

Technische Daten UVfix 08 UVfix 20 UVfix 40 Übersetzungsverhältnis 8 : 1 20 : 1 40 : 1 Max. Material- und Luft­betriebs­überdruck 8 bar 8 bar 6 bar Fördervolumen pro Doppelhub 120 ccm 120 ccm 120 ccm Max. Förderleistung 12 l/min. 9,5 l/min. 6,5 l/min. Modellvarianten
UVfix 08
UVfix 20
UVfix 40
Einsatzgebiete
- Zuführpumpe für 2 und 3K-Anlagen
- Lackversorgung
- Flächenautomaten
Materialien
- Abrasive Medien
- UV-Lacke
- Isocyanathärter
- Harze
- Klebstoffe
-

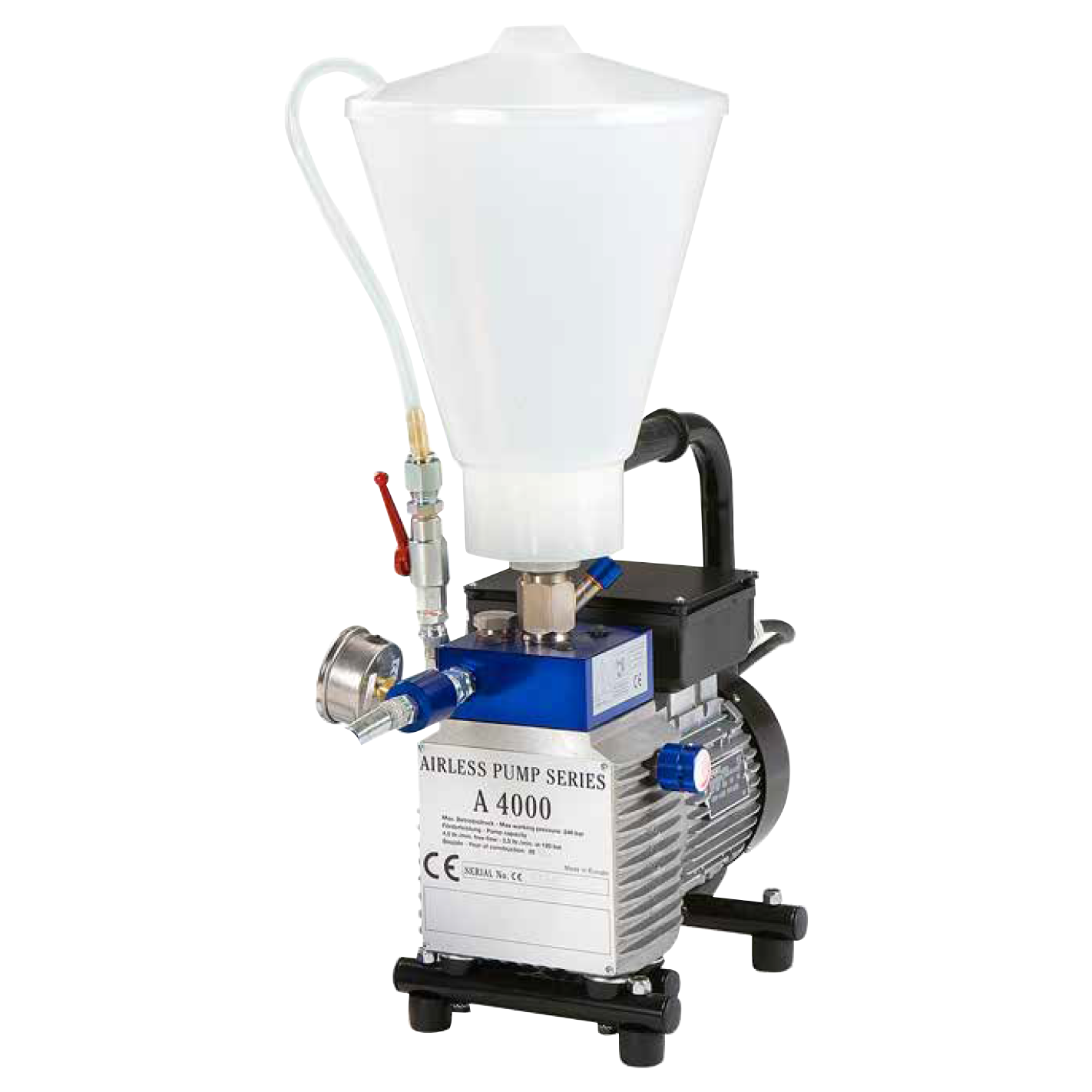

local_fire_departmentA4000 PlusÜberzeugt durch Standzeit, Zuverlässigkeit und Wartungsfreundlichkeit.expand_less
Technische Daten A4000 Plus Motordaten mit Schutzschalter 230 V / 50 Hz Freie Förderleistung in l/min. 4.5 Förderleistung (120 Bar) l/min. 2.5 Max. Düsengröße 0,021“ Max. Arbeitsdruck 240 bar Mehr sehen
bei gedrehten Gerät!
Komponenten A4000H A4000H-Inject A4000H-Airless A4000H-Airmix Tragegestell <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Oberbehälter, 6 Liter <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> HD-Schlauch </br>(3/16“ - 7,5 m - 1/4 NPS) – <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Airlesspistole, 250 bar – <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> – Airmixpistole – – – <span style="color:#CC0A20">◼</span> Verpress-Set 11/16“ – <span style="color:#CC0A20">◼</span> – – Filter und Düse – – <span style="color:#CC0A20">◼</span> gelb <span style="color:#CC0A20">◼</span> Halter – – <span style="color:#CC0A20">◼</span> – Modellvarianten

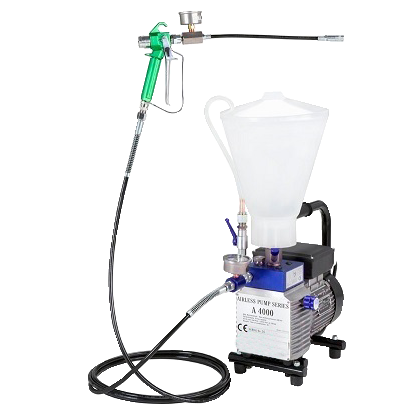

Inject

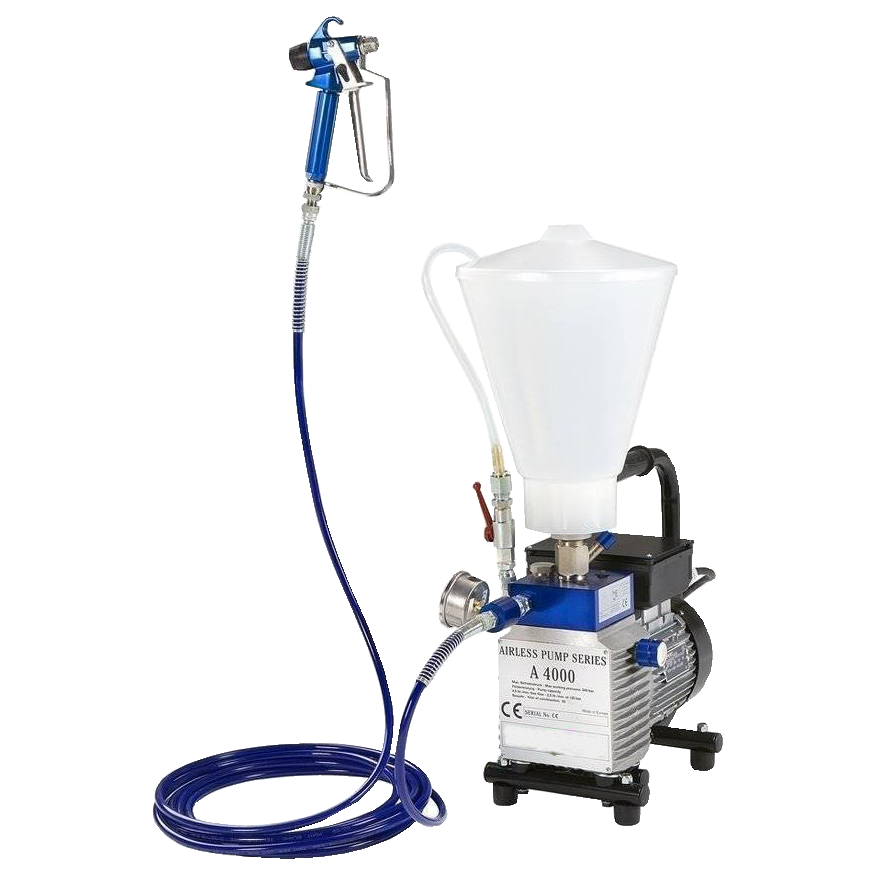

Airless

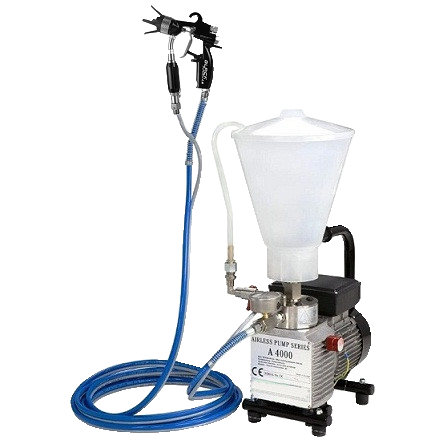

Airmix
Einsatzgebiete
- Schreinerei
- Möbelindustrie
- Maler- und Lackierbetriebe
- Maschinenbau
Materialien
- Außen- und Innendispersion
- Grundierung
- Latexfarben
- Airless-Füller
- Injektrionsharze/-schaum
- Lacke (Flammpunkt >21°C)
- Holzschutz
- Rostschutz
- Betonsanierung
-

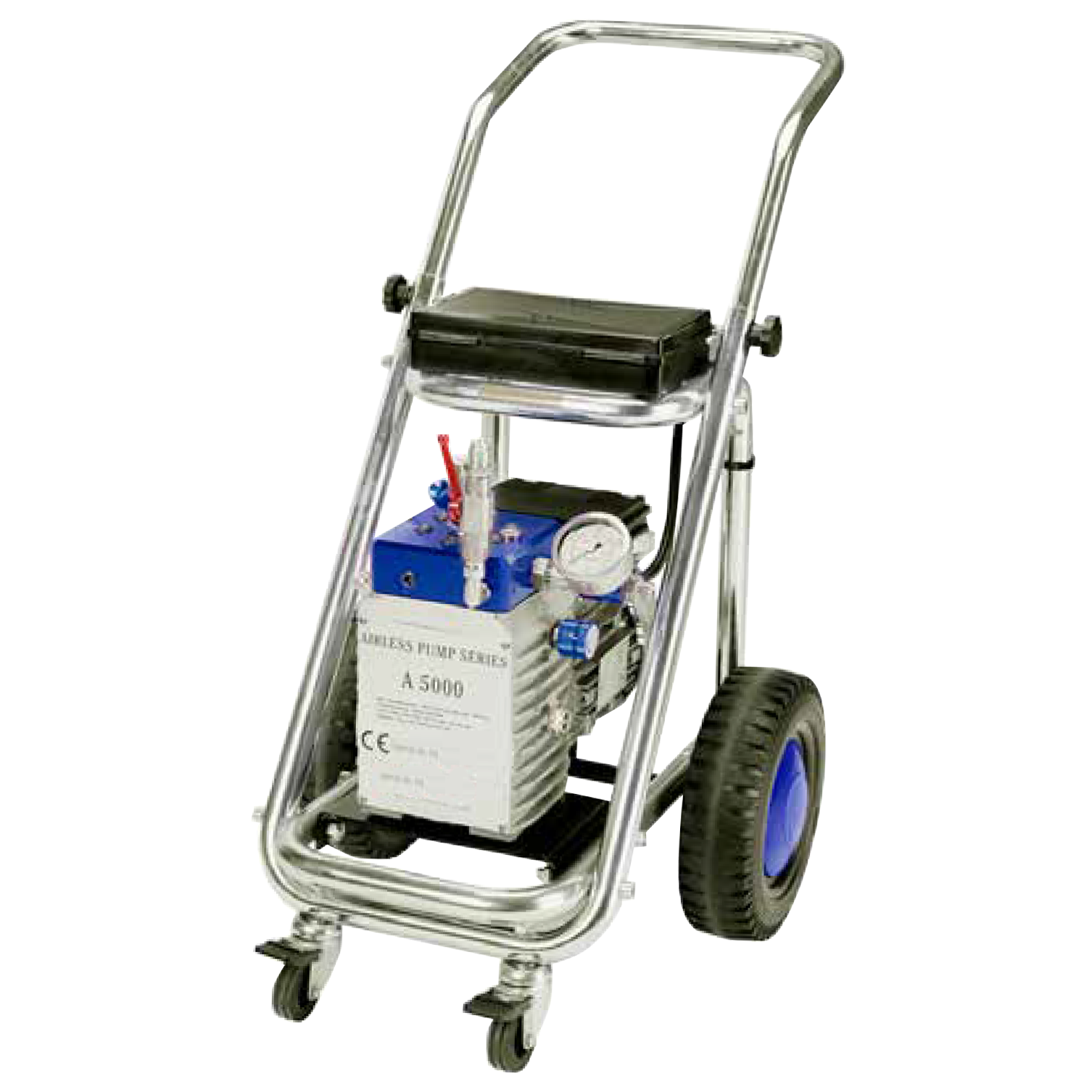

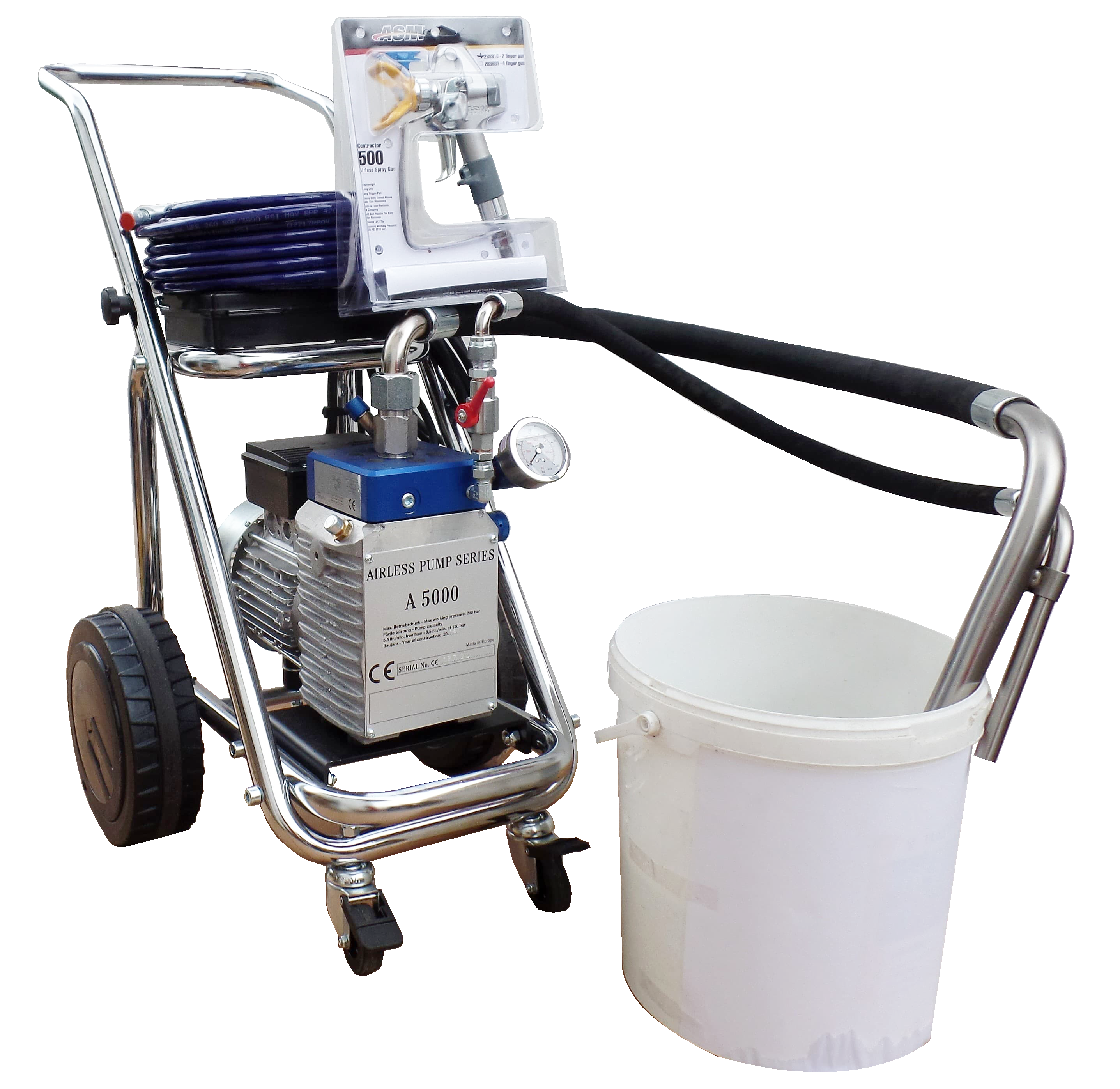

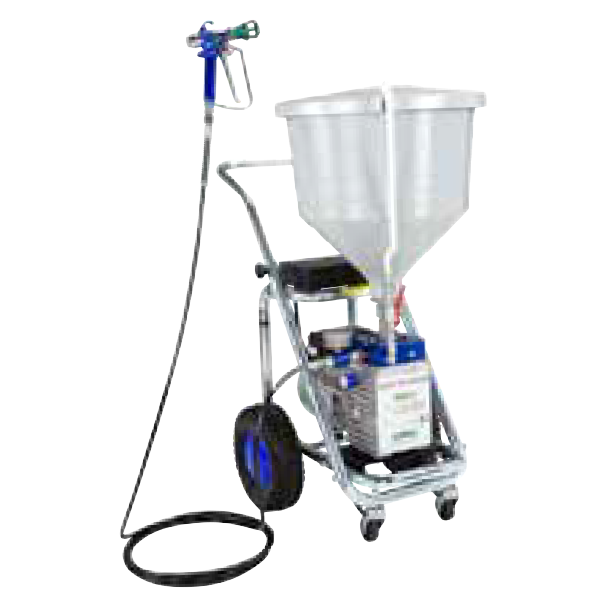

local_fire_departmentA5000 PlusÜberzeugt durch Standzeit, Zuverlässigkeit und Wartungsfreundlichkeit.expand_less
Technische Daten A5000 Plus Motordaten mit Schutzschalter 230 V / 50 Hz Freie Förderleistung in l/min. 5,5 Förderleistung (120 Bar) l/min. 3,5 Max. Düsengröße 0,025“ Max. Arbeitsdruck 240 bar Mehr sehen
bei gedrehten Gerät!
Komponenten A5000 A5000-Airless_1 A5000-Airless_2 Fahrwagen <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Oberbehälter, 30 Liter – <span style="color:#CC0A20">◼</span> – Flexibles Ansaugsystem, NW19 – – <span style="color:#CC0A20">◼</span> HD-Schlauch </br>(1/4“ - 15 m - 1/4 NPS) – <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Airlesspistole, 500 bar – <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Filter und Düse – <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Halter – <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Modellvarianten
Standard
Airless_1
Airless_2
Einsatzgebiete
- Schreinerei
- Möbelindustrie
- Maler- und Lackierbetriebe
- Maschinenbau
Materialien
- Außen- und Innendispersion
- Grundierung
- Latexfarben
- Airless-Füller
- Injektrionsharze/-schaum
- Lacke (Flammpunkt >21°C)
- Holzschutz
- Rostschutz
- Betonsanierung
-

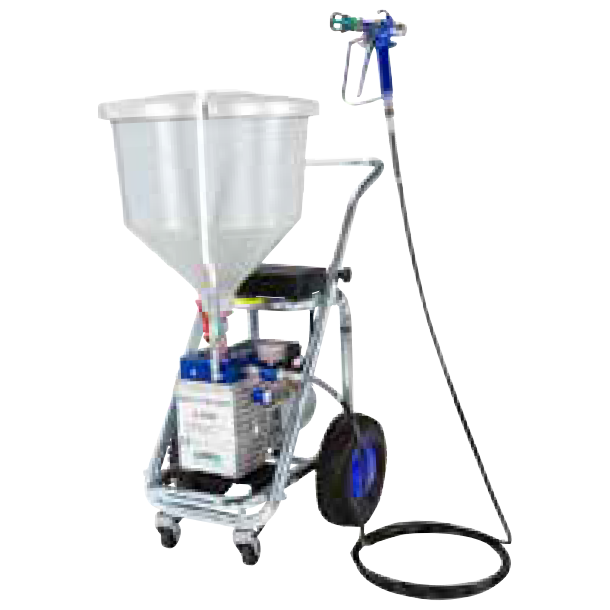

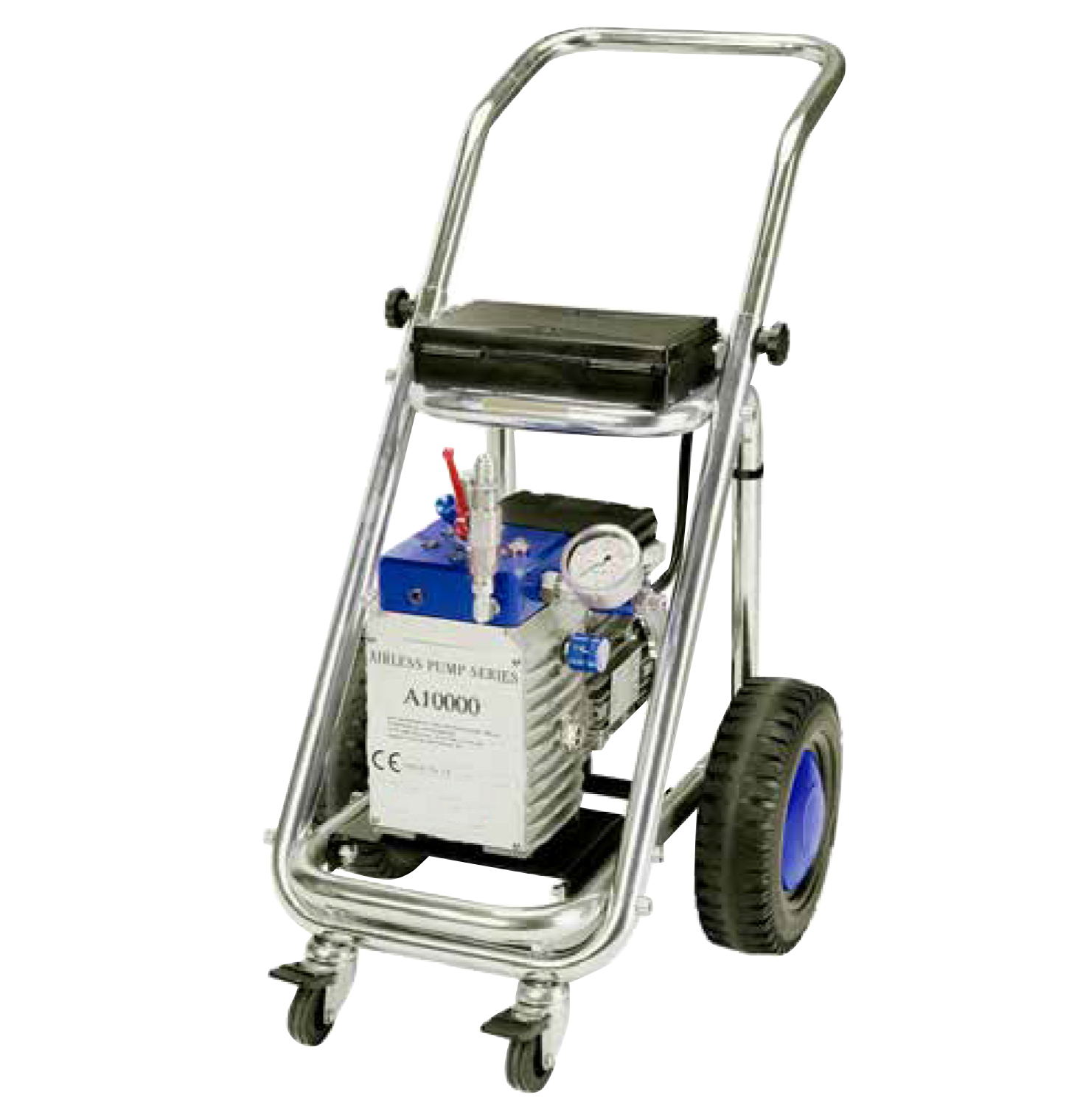

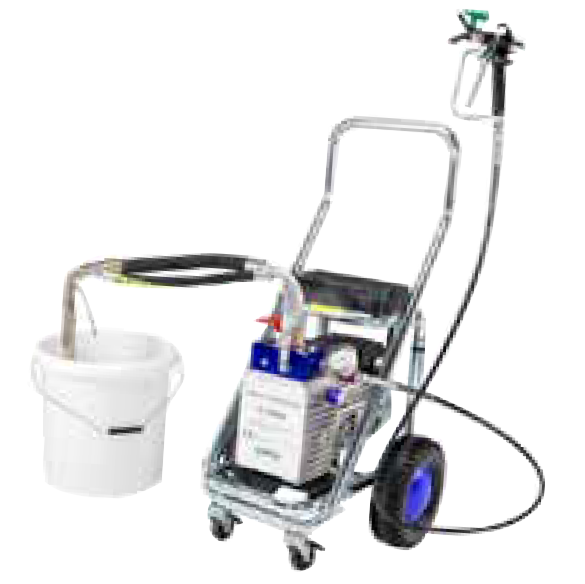

local_fire_departmentA10000 PlusÜberzeugt durch Standzeit, Zuverlässigkeit und Wartungsfreundlichkeit.expand_less
Technische Daten A10000 Plus Motordaten mit Schutzschalter 230 V / 50 Hz Freie Förderleistung in l/min. 6,5 Förderleistung (120 Bar) l/min. 4,5 Max. Düsengröße 0,031“ Max. Arbeitsdruck 240 bar Mehr sehen
bei gedrehten Gerät!
Komponenten A10000 A10000-Airless_1 A10000-Airless_2 Fahrwagen <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Oberbehälter, 30 Liter – <span style="color:#CC0A20">◼</span> – Flexibles Ansaugsystem, NW19 – – <span style="color:#CC0A20">◼</span> HD-Schlauch </br>(1/4“ - 15 m - 1/4 NPS) – <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Airlesspistole, 500 bar – <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Filter und Düse – <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Halter – <span style="color:#CC0A20">◼</span> <span style="color:#CC0A20">◼</span> Modellvarianten
Standard
Airless_1
Airless_2
Einsatzgebiete
- Schreinerei
- Möbelindustrie
- Maler- und Lackierbetriebe
- Maschinenbau
Materialien
- Außen- und Innendispersion
- Grundierung
- Latexfarben
- Airless-Füller
- Injektrionsharze/-schaum
- Lacke (Flammpunkt >21°C)
- Holzschutz
- Rostschutz
- Betonsanierung
